FKN12-12D负荷开关

所属类别：高压负荷开关

FKN12A-12D压气式负荷开关、FKRN12A-120D系列压气式负荷开关-熔断器组合电器适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用，特别适用于城网、农网的终端变电站及箱式变电站。 FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。 FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流、过载电流、开断线路短路电流。

产品介绍
在线询价

FKN12-12D、FKRN12-12D概述

FKN12-12D压气式负荷开关、FKRN12A-12D系列压气式负荷开关-熔断器组合电器适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用，特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。 FKN12-12D系列压气式负荷开关可以分合负载电流和过载电流。 FKRN12-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流、过载电流、开断线路短路电流。

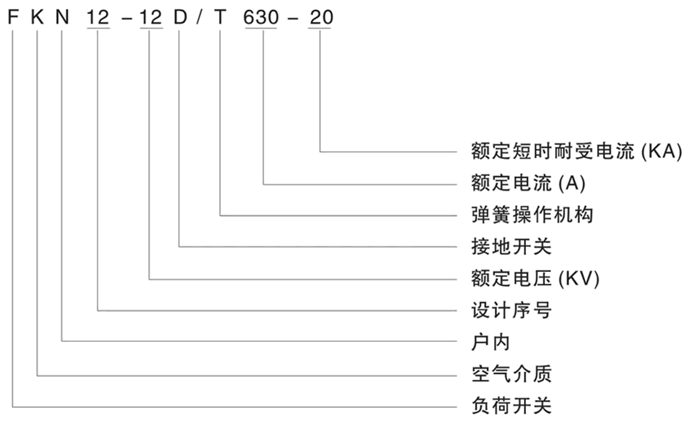

FKN12-12D型号及含义

FKRN12-12D型号及含义

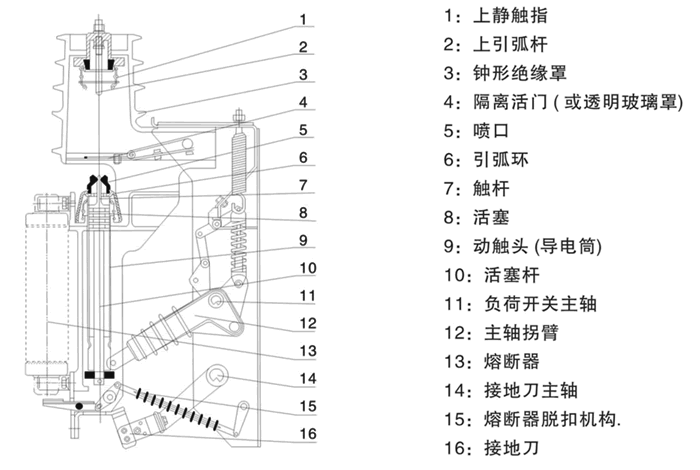

FKN12-12D、FKRN12-12D结构说明

FKN12-12D、FKRN12-12D技术参数

序号	名称			单位	FKN12A-12D	FKRN12A-12D
1	额定电压			kV	12	12
2	额定频率			Hz	50	50
3	额定电流			A	630	125
4	额定绝缘水平	1min工频耐受电压	对地、相间	kV	42	42
		1min工频耐受电压	隔离断口		48	48
		雷电冲击耐受电压（峰值）	对地、相间		75	75
		雷电冲击耐受电压（峰值）	隔离断口		85	85
5	额定短时耐受电流（热稳定电流）		负荷开关	kA	20
5	额定短时耐受电流（热稳定电流）		接地开关	kA	20
6	额定短路持续时间（热稳定时间）		负荷开关	S	4
6	额定短路持续时间（热稳定时间）		接地开关	S	2
7	额定短路关合电流（峰值）			kA	50
8	额定开断电流		有功负载开断电流	A	630
			闭环开断电流		630
			5%有功负载开断电流		31.5
			电缆充电电流		10
			开断空载变压器容量	kVA	1250
9	额定短路开断电流（限流熔断器）			kA		31.5
10	额定转移电流			A		1200
11	机械寿命			次	2000	2000
12	撞击器输出能量			J		1+0.5

FKN12负荷开关灭弧原理

FKN12-12D系列负荷开关采用压气式灭弧原理，动触头有导电筒构成，作为活动的汽缸，利用汽缸与固定的活塞相对运动产生压缩空气，形成强大气流瞬间吹灭电弧。 FKN12-12D系列负荷开关采用压气式灭弧有以下几个特点：
1、开断时所产生的电弧被限制在绝缘罩内，提高了操作安全。
2、在分闸过程中，气体压力逐渐增大，易于开断感应电流而不会产生危险的过电压。

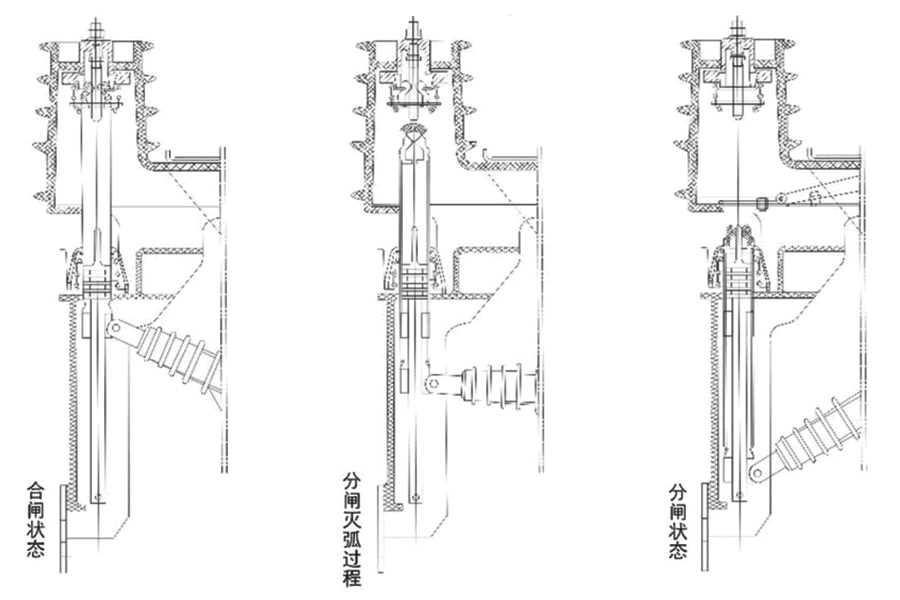

FKN12负荷开关灭弧原理图

FKN12-12D、FKRN12-12D机械特性

序号	名称	单位	数据
1	断口开距	mm	≥150
2	时间中心距		210±2
3	相间空气间隙		≥125
4	行程		210±4
5	超行程		≥41
6	三相合闸不同期	ms	≤10
7	三相分闸不同期		≤5
8	分励脱扣器固有分闸时间		40~65
9	主回路电阻	uΩ	≤300
