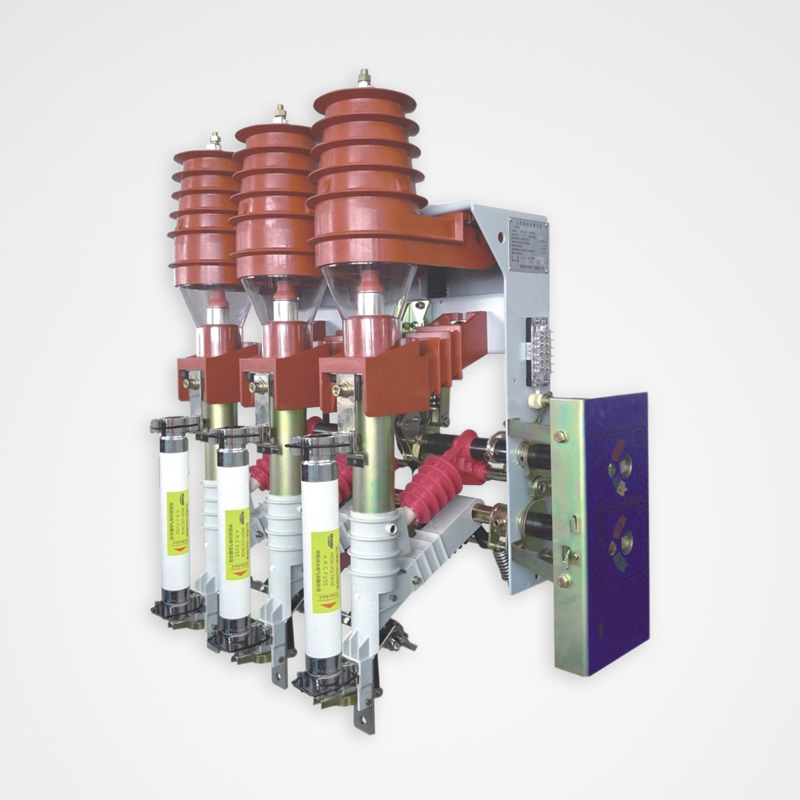

FKN12A-12D压气式负荷开关、FKRN12A-12D系列压气式负荷开关-熔断器组合电器适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用，特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。 FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。 FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流、过载电流、开断线路短路电流。具有结构紧凑、设计合理、联锁可靠、绝缘水平高的特点。其开断和关合采用上下垂直直动方式，弹簧储能操动机构使分、合闸速度不受操作者操作力大小的影响，电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。其钟形罩与支撑件之间（即开关隔离断口间）装设有机透明的绝缘罩，并提高了环网柜的防护等级。负荷开关与接地开关之间装设有可靠的机械联锁，同时开关面板上也装设有与柜体间的机械联锁。这些联锁简捷而有效，确保不会发生误操作和误触带电体。

序号	名称			单位	FKN12A-12D	FKRN12A-12D
1	额定电压			kV	12	12
2	额定频率			Hz	50	50
3	额定电流			A	630	125
4	额定绝缘水平	1min工频耐受电压	对地、相间	kV	42	42
			隔离断口		48	48
		雷电冲击耐受电压（峰值）	对地、相间		75	75
			隔离断口		85	85
5	额定短时耐受电流（热稳定电流）		负荷开关	kA	20
			接地开关		20
6	额定短路持续时间（热稳定时间）		负荷开关	S	4
			接地开关		2
7	额定短路关合电流（峰值）			kA	50
8	额定开断电流		有功负载开断电流	A	630
			闭环开断电流		630
			5%有功负载开断电流		31.5
			电缆充电电流		10
			开断空载变压器容量	kVA	1250
9	额定短路开断电流（限流熔断器）			kA		31.5
10	额定转移电流			A		1200
11	机械寿命			次	2000	2000
12	撞击器输出能量			J		1+0.5

序号	名称	单位	数据
1	断口开距	mm	≥175
2	时间中心距		210±2
3	相间空气间隙		≥125
4	行程		210±4
5	超行程		≥40
6	三相合闸不同期	ms	≤10
7	三相分闸不同期		≤5
8	分励脱扣器固有分闸时间		40~65
9	主回路电阻	uΩ	≤130
