  • CG100微机保护装置
  • 所属类别:微机保护装置
  • 产品概述

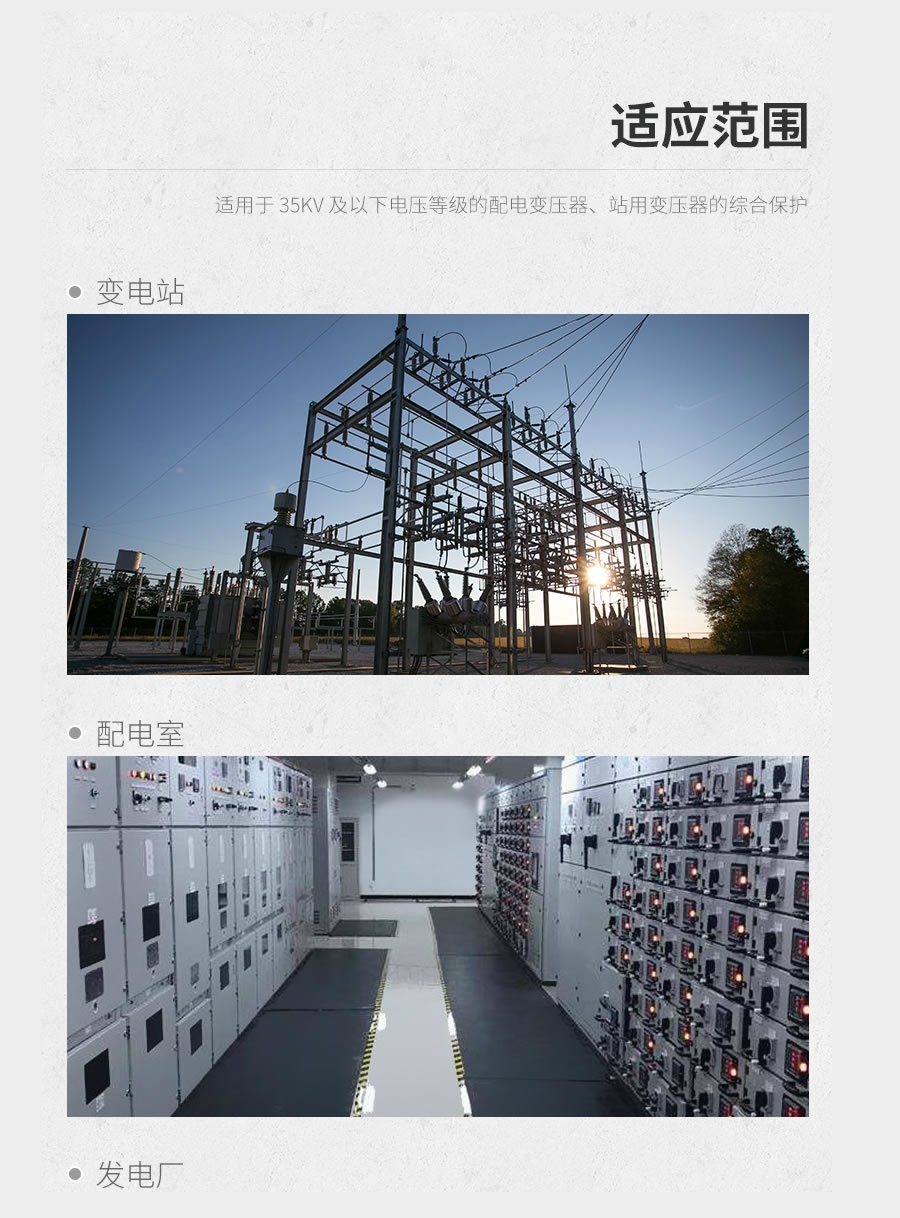

    CG100微机保护装置是集保护、监视、通信等多种功能于一体的电力自动化产品,是构成智能化开关柜的理想电器单元。多种功能的高度集成。灵活的配置,友好的人机界面,使得保护装置可以作为3 5 K V及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类电设备和线路的保护。

  • 产品概述
  • CG100微机保护装置是集保护、监视、通信等多种功能于一体的电力自动化产品,是构成智能化开关柜的理想电器单元。多种功能的高度集成。灵活的配置,友好的人机界面,使得保护装置可以作为3 5 K V及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类电设备和线路的保护。
    • CG100微机保护装置概述

      通用型微机综合保护装置是上海长高电力科技有限公司在总结了国内外同行多年应用经验基础上,结合国内综合自动化系统的实际特点,开发研制的集保护、监视、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。多种功能的高度集成。灵活的配置,友好的人机界面,使得保护装置可以作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类电设备和线路的保护。

      保护装置原理

      通用型微机综合保护装置是上海长高电力科技有限公司在总结了国内外同行多年应用经验基础上,结合国内综合自动化系统的实际特点,开发研制的集保护、监视、通信等多种功能于一体的电力自动化高新技术产品,是构成智能化开关柜的理想电器单元。多种功能的高度集成。灵活的配置,友好的人机界面,使得保护装置可以作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类电设备和线路的保护。
      CG100微机保护装置工作原理图

      监视功能

      ◆支持12路外部无源接点信号输入,能设置事件类型,将接点变位信息保存在事件记录中,同时可启动跳闸或告警;为消除开关接点抖动和电磁干扰等引起误变位,同时采用硬件电路滤波和软件时间窗技术,保证遥信正确率达100%。
      ◆在线监视系统的运行状态,发现异常自动发出告警信号。监视的内容包括;控制电源失电、合闸回路断线、跳闸回路断线、CT断线、PT断线等。


      事件记录功能

      具有SOE事件记录功能,可在线记录最新发生的100条事件,并可在装置显示屏上显示查看。记录的时间分辨率小于1ms ,掉电不丢失,便于分析故障原因和设备缺陷诊断。为了给事件记录提供高精度的时间,内置了由可充电电池供电的内部时钟,并可接收上一级SCADA系统的通信校时和在装置本地修改系统时间。

      故障录波功能

      支持故障录波功能。装置一般按故障跳闸作为触发故障录波的触发事件,也可由用户自行设定触发事件,只要触发事件发生,故障录波器就自动将发生该事件前后的电流,电压等信息完整真实地记录下来,采样密度每周波24点,每次录波的记录周波数为12*9=108个周波,每个通道记录故障前2个和故障后7个波形,装置最多能保存4个录波波形。录波波形可在装置显示屏或相关软件上被显示和分析。

      人机交互接口

      ◆采用带高亮度背光的蓝屏液晶,菜单化设计全中文显示.合理化的屏幕保护控制逻辑,有效延长液晶显示屏的使用寿命。
      ◆液晶屏上可显示测量数据、开关量状态、实时波形、事件记录、故障录波、保护定值和系统参数等信息。
      ◆5个高亮度LED指示灯,分别表示运行、合位、分位、故障、告警。
      ◆6个操作按键,用于操作菜单和当地参数设置功能。
      ◆1个复归按键,专用于本地复归故障和告警信号。
      ◆为配合电气运行和管理需要,装置支持三个权限等级的工作模式。
      ◆普通操作员:被授权进行保护投退和定值区手动切换。
      ◆高级管理员:被授权进行保护定值整定和系统参数修改。
      ◆系统维护员:被授权进行装置高级设置。

      通讯功能

      ◆采用RS485总线方式,保证信息传输的实时性和可靠性。
      ◆支持标准MODBUS通信规约。

      技术参数

      环境条件 正常温度: -10℃-55℃
      极限温度 -30℃-70℃
      存储温度 -40℃-85℃
      相对湿度 ≤95%,不凝露
      大气压力 80-110kPa
      工作电源 电压范围 85-264V(交流或直流)
      正常功耗 <5W
      最大功耗 <10W
      电源跌落 200ms
      上电冲击 4A
      隔离耐压 3KV
      控制电源 额定电压 220V(交流或直流),(额定电压为110V的必须在定货时注明)
      过载能力 70%-120%额定电压,连续工作
      隔离耐压 4KV
      交流电流回路 额定电流 5A(额定电流为1A的必须在定货时注明)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电流,连续工作
      10倍额定电流,允许10s
      40倍额定电流,允许1s
      隔离耐压 4KV
      交流电压回路 额定电压 100V(线电压)或100/√3(相电压)
      功率消耗 <0.5VA/每相
      过载能力 2倍额定电流,连续工作
      隔离耐压 4KV
      开关量输入回路 额定电压 24VDC(由装置内部电源提供)
      功率消耗 每回5mA(IN01-IN16)
      分辨率 <1ms
      隔离耐压 4KV
      继电器输出回路 分断电压 250VAC、220VDC
      分断功率 1250VA交流或120W直流(电阻性负载)
      500VA交流或75W直流(电感性负载)
      工作电流 5A,连续工作
      隔离耐压 4KV
      动作时间 <5ms
      触点材料 银上镶金
      电气寿命 2,000,000次
      机械寿命 20,000,000次
      测量精度 电流、电压 0.5级
      功率、电度 1.0级
      频率 <0.02Hz

      安装尺寸图

      CG100微机保护装置安装尺寸图
