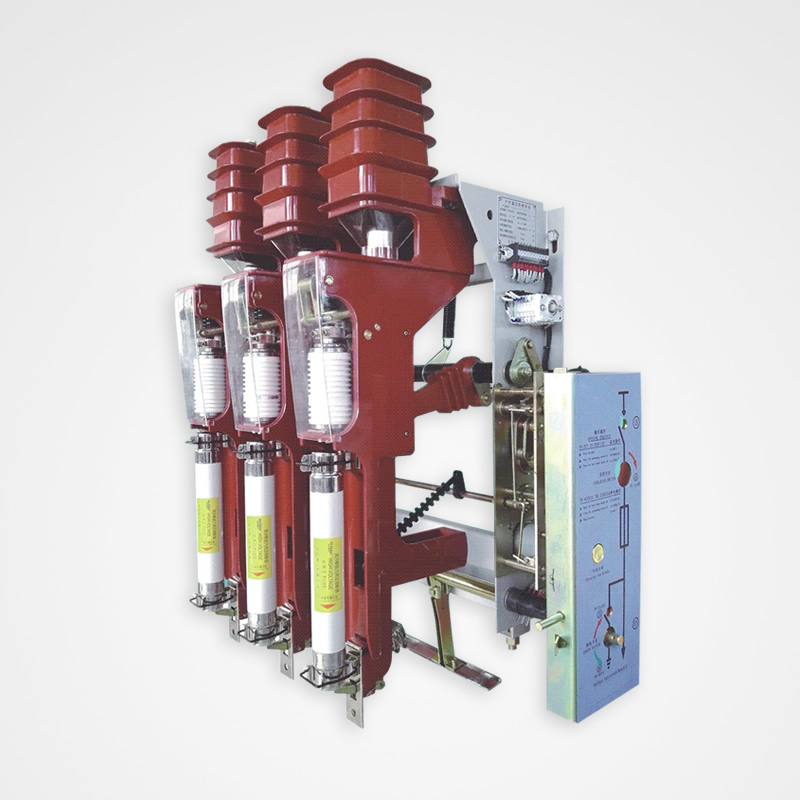

FZN25A-12负荷开关

所属类别：高压负荷开关

产品介绍
在线询价

FZN25A负荷开关概述

FZN25A-12(D)/T630型户内交流高压真空负荷开关（以下简称负荷开关）适用于三相交流50Hz、12kV的供电网络中，作为开断负荷电流及关合短路电流之用。该产品可配有手动和电动机操作机构，特别适用于严酷条件下，不检修周期长及频繁操作要求的场所。 FZRN25A-12(D)/T125是带熔断器组合电器的，可分断短路电流作短路保护之用。该产品具有机构脱扣，所配的熔断器带撞击器，当通过过载电流或短路电流时，熔断器熔断，撞击器撞击脱扣装置使负荷开关自动分闸，避免缺相运行。

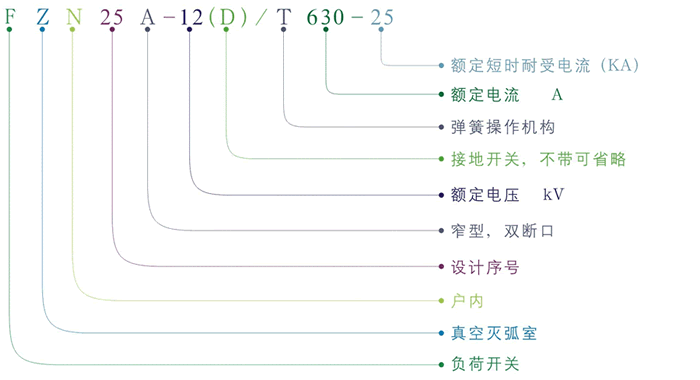

FZN25A-12D型号及含义

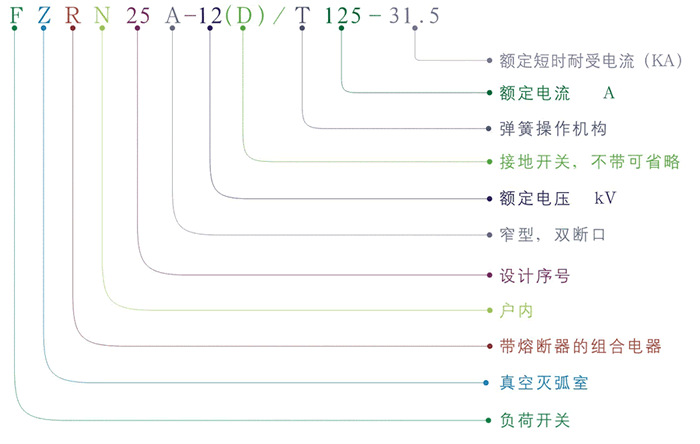

FZRN25A-12(D)/T125型号及含义

FZN25A-12（D）负荷开关结构说明

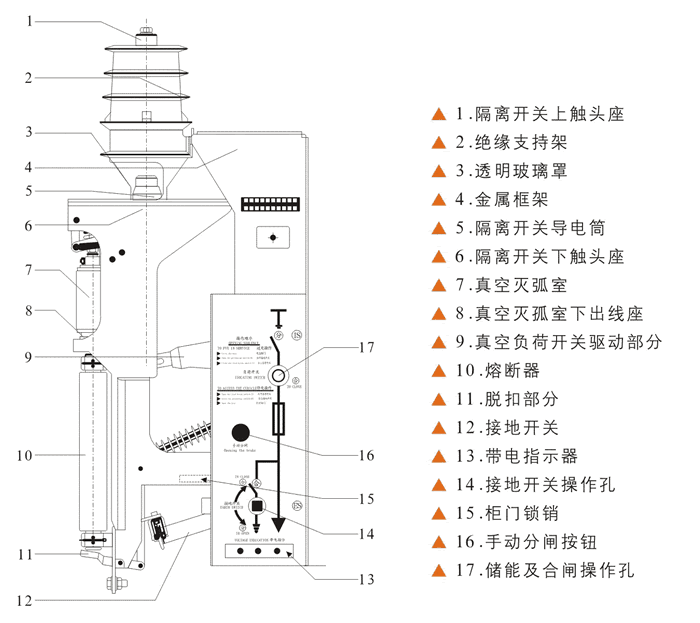

FZN25A-12（D）负荷开关采用整体框架组装式结构，每相回路中动静触头封闭在真空管内形成真空灭弧室，它和相关导电体安装在整体绝缘支座上；真空灭弧室上端通过导电体与位于后部的上下直动隔离开关连接成导电回路；隔离开关动静触头及导电体同样安装在上下一体化半封闭绝缘支座中，整个有机整体的绝缘支座被紧固在金属框架上，弹簧储能操动机构有效结合同行同类产品的特点，装置于金属框架的侧面，大大提高弹操机构操作使用寿命。若在真空灭弧室下端导电体安装上可拆卸熔断器装置和熔断器及其脱扣装置，构成负荷开关熔断器组合电器。在金属框架上装有接地刀臂和弹簧操作机构和联锁；在隔离开关动静触头之间装有耐高温、阻燃、透明的有机玻璃罩，有效保障人身安全；在负荷开关底部装上接地静触头，构成带接地开关的负荷开关和带接地开关的组合电器。 FZN25A-12结构说明图

FZN25A-12D、FZRN25A-12D技术参数

序号	项目		单位	参数
				FZN25A-12D/T630-20	FZRN25A-12D/T125-31.5
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630	125
4	额定绝缘水平	1min工频耐受电压(有效值)	kV	灭弧室断口30
				对地及相间42；隔离断口48
		雷电冲击耐受电压(峰值)	kV	对地\相间75；隔离断口85
5	额定动稳定电流(峰值)		kA	50	-
6	4S热稳定电流		kA	20	-
7	额定有功负载开断电流		A	630	125
8	额定闭环开断电流		A	630	125
9	额定电缆充电开断电流		A	10	10
10	额定开断空载变压器容量		kVA	1600	1600
11	额定断路开断电流		kA	-	31.5
12	额定转移电流		A	-	2000
13	熔断器型号			-	SDLAJ-12,SFLAJ-12
14	撞击器输出能量		J	-	2-5(中等)
15	额定短路关全电流		kA	50
16	接地开关额定动稳定电流(峰值)		kA	50
17	接地开关2S热稳定电流		kA	20
18	辅助回路额定电压		V	AC DC220 AC Dc110
19	机械寿命		次	10000

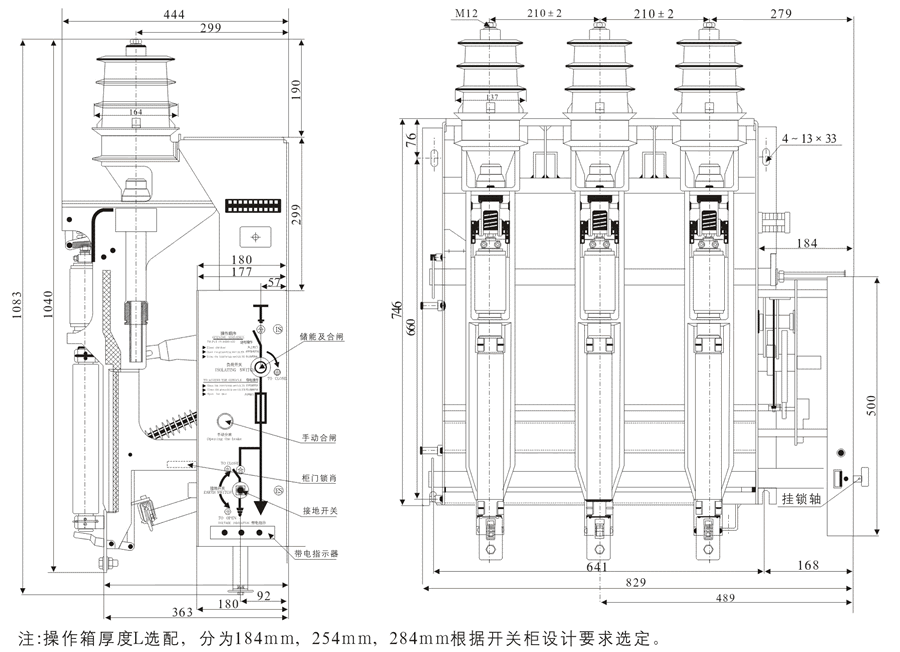

FZN25A-12外形及安装尺寸图
