  • 什么是防孤岛保护装置?防孤岛装置在光伏电站的作用
  • 日期:2023.06.12    浏览:1139次
  • 资讯简述:

    防孤岛保护装置应用于光伏新能源并网中。是一种光伏二次保护设备,主要安装于光伏并网柜内,防孤岛保护装置是保证电网正常运行的一种重要设备,它的作用就是防止发生孤岛故障时,电网出现严重接地、脱网等故障。

  • 防孤岛保护装置概述 上海长高继保的CGS7001T的防孤岛保护装置是安装于光伏并网柜内,是一种低压光伏并网保护设备。适用于清洁电源或小电源并网供电系统,与其公众电网配电系统(由一台10kV/0.4 kV配电变压器供电)一起并网供电。防孤岛保护装置是属于低压的保护装置,主要作为后备保护,可以快速切出分布式孤岛电源,从而很好的保护了两侧主设备不受损害,避免故障进一步扩大。具有频率过高、频率过低、过电压、低电压、频率突变、 逆功率、外部联跳、系统失电、电流三段保护且带方向闭锁(速断、限时速断、过电流)、零序过流、母线绝缘监测、PT断线、 有压自动合闸等保护功能。其作用是在主电网断电时,及时切断分布式电源的电源输出,避免分布式电源继续供电,形成孤岛电网,从而保障电网的安全稳定运行。防孤岛保护装置的安全性和可靠性对于电网的运行很重要,它能够较好解决因分布式电源形成孤岛电网而导致的电力设备损坏、安全事故、电价波动等问题。

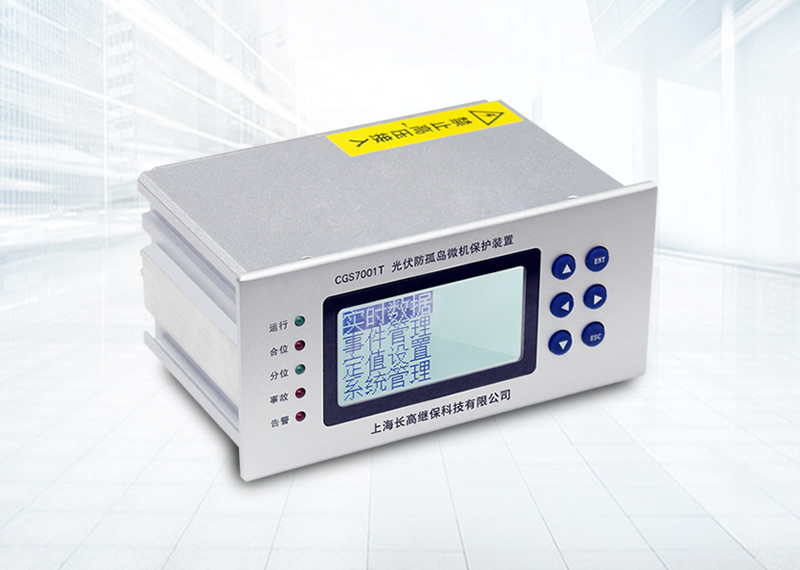

    防孤岛保护装置

    防孤岛保护装置实现作用 1、保证光伏两侧检修人员的生命安全
    当电网侧失电的时候,需要维修人员去检修,这时光伏本侧还处于正常发电状态,还会向电网侧送电,这时就会形成孤岛效应,给电网侧检修人员带来很大的安全威协。同样,当光伏本侧出现故障,同样也需要工作人员检修,而电网侧可能还会有电,这样电网侧有可能会出现向本站反送电的情况,同样会给光伏本侧维修人员带来生命安全方面的隐患。如果装上防孤岛保护装置,当光伏本侧或者电网侧任何一侧失电的时候,防孤岛保护装置都会迅速向并网开关发出命令,让其跳闸,从而很好的保证了光伏两侧维修人员的生命安全。
    2、防止对电网造成冲击
    当光伏本侧出现频率、电压异常波动时,都会对电网造成一定的冲击,随着光伏装机容量越来越多,对电网产生的影响肯定也会越来越大。当装上防孤岛保护装置后,出现频率,电压异常波动时,防孤岛保护装置能第一时间能切开并网点,从而杜绝了对电网造成冲击。
    3、防止电网侧异常对光伏本侧主设备造成损坏
    由于用电不均衡和受自然灾害的影响,电网侧电流、电压、频率有时也会出现一些异常波动,这个时候如果不去管他,超负载的电流电压也会对光伏侧的设备造成损坏,如果装上防孤岛保护装置,当电网侧电压,频率出现异常时,也能迅速的切开并网开关,保证本侧主设备的安全,杜绝事故的扩大化。
    4、无人值守智能并网
    防孤岛保护装置带故障跳闸、故障恢复自动合闸功能,当故障解除后,光伏两侧都处于正常状态。这时防孤岛保护装置就会检测到相关信号,自动合上并网开关,让其正常工作,省去了人工并网的繁琐。

    防孤岛保护装置在光伏并网柜中的作用 防孤岛保护装置一般安装于光伏并网柜内。由于并网系统外部或自然原因,很有可能造成当地供电系统孤岛运行,对现场发电设备和系统电网危害很大一般逆变器和风力发电系统都有自己的防孤岛功能,但是为了安全可靠,作为孤岛发生时快速切断分布式孤岛电源的后备保护,所以光伏并网柜中要安装防孤岛装置。即当电网出现电压高、电压低、频率高、频率低故障时,光伏并网开关及时跳闸。当电网恢复供电并且电压和频率达到允许值时,并网开关要自动合闸。光伏并网柜加装防孤岛保护装置后一般具有被动孤岛检测、有压自动合闸、过欠压保护、高低频保护、逆功率保护等功能。

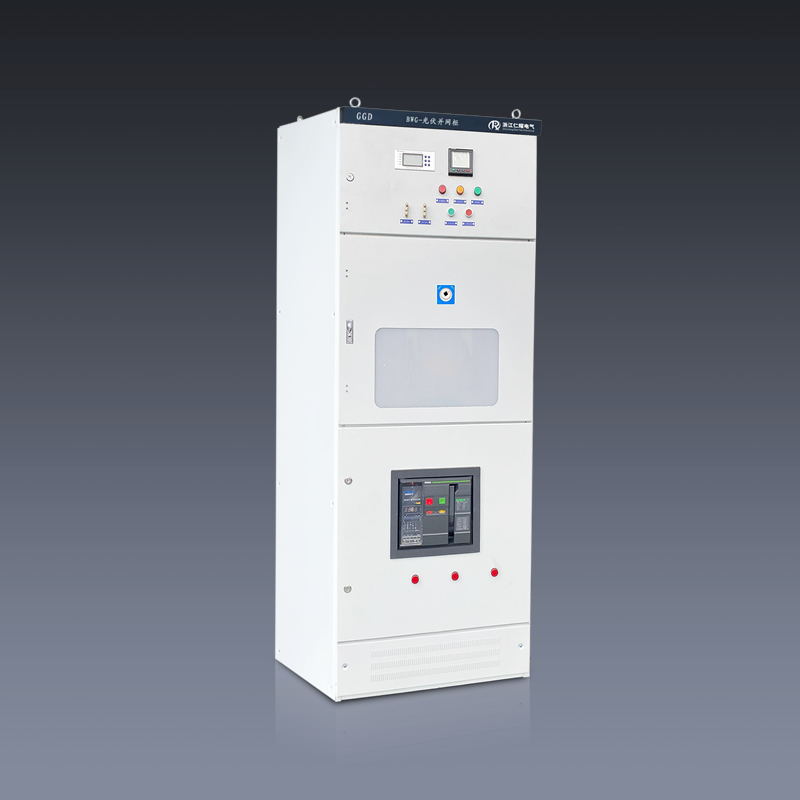

    光伏并网柜
